Ulkopuolinen integroitu komposiittilevy

Mikä on integroitu ulkoinen komposiittilevy

Integroitu ulkokomposiittilevy on monikerroksinen rakenteellinen ulkoseinäpaneeli. Verrattuna tavallisiin lämmöneristyskoristelevyihin, siinä on ylimääräinen vahvistuskerros ja vedenpitävä kerros.

Se koostuu tyypillisesti neljästä kerroksesta: ulkokerros on koristepaneeli (tarjoaa julkisivuvaikutelman ja säänkestävän suojan); toinen kerros on vahvistuskerros (epäorgaaninen hartsilevy tai lasikuituvahvistettu levy, joka vastaa iskunkestävyydestä ja lämpöjännityksen leviämisestä); kolmas kerros on eristekerros (EPS/XPS/kivivilla, joka vastaa energiaa säästävästä eristyksestä); pohjakerros on taustakerros (rasitustasapainottava, kosteutta hylkivä).

Monikerroksinen rakenne tarjoaa paremman mittavakauden lämpötilan vaihteluissa.

Monikerroksisen komposiittirakenteen toimintojen allokointi

Integroidun ulkokomposiittilevyn monikerroksinen rakenne vastaa eri toimintoja:

Koristeellinen kerros(Ulkokerros 0,5 – 1,5 mm): Vastaa rakennuksen ulkonäöstä. Säänkestävyys, ultraviolettisäteilyn esto ja itsepuhdistuvat toiminnot toteutetaan fluorihiili- tai polyuretaanipinnoitteella, mikä vaatii 3000 tunnin nopeutetun vanhenemistestin.

Vahvistuskerros(Keskikerros 2–5 mm): Valmistettu epäorgaanisesta hartsilevystä tai kuituvahvisteisesta levystä, mikä parantaa yleistä iskunkestävyyttä ja taivutusjäykkyyttä.

Eristyskerros(Sisäkerros 20 – 100mm): EPS, XPS tai kivivilla valittu, rakennuksen energiankulutusta säädellään lämmönjohtavuudella, paloluokituksen tulee täyttää GB 8624 standardi.

Taustakerros(Pohjalevy 0,3–0,5 mm): Tasapainottaa paneelin jännitystä, estää vääntymisen ja muodonmuutoksia asennuksen jälkeen ja tarjoaa kosteudenkestävän eristyksen.

Jokainen kerros on yhdistetty polyuretaaniliimalla korkeassa lämpötilassa ja korkeassa paineessa. Välikerroksen kuoriutumislujuuden tulee olla≥ 0,1 MPa, mikä varmistaa, ettei delaminoidu pitkäaikaisessa ulkokäytössä.

Teknisten parametrien erot

Välikerroksen kuoriutumislujuus:≥ 0,08 MPa (GB/T 2790-1995)

Pintapinnoitteen tarttuvuus:Poikkileikkaustesti Grade 1 (GB/T 9286-1998)

Iskun voimakkuus:≥ 10kJ/m² (Ei halkeamia laudan pinnalla 10 kg:n hiekkasäkkitörmäyksen jälkeen)

Lämpövastus:0,5 – 2,5 (m²·K)/W (ytimen paksuudesta riippuen)

Mittojen vakaus:Pituuden muutosnopeus ≤ 0,3 % 80°C / 24h olosuhteissa

Sopivat rakennustyypit

Korkeiden asuinrakennusten ulkoseinät(Yli 50 m:n rakennukset vaativat erityisen tuulenpaineen kestävyyssuunnittelun)

Kaupallinen monimutkainen podiumin ulkoseinien koristelu ja eristys

Industrial Park Toimistorakennuksen ulkoseinä Energiaa säästävä peruskorjaus

Kulttuuripaikkojen ulkoseinäjärjestelmät(Hyvä sopeutumiskyky suurille seinille)

Hotellihuoneiston ulkoseinän eristyksen uusiminen

Räätälöity tuotantoprosessi

Suunnittelun vahvistus— Asiakas toimittaa rakennuksen julkisivupiirustukset tai rappaukset. Jasonin tekninen tiimi hajottaa paneelien asettelukaavion piirustusten perusteella. Asettelukaaviossa on merkitty kunkin paneelin sijainti, koko, väri ja erityiset avautumisvaatimukset. Tuotanto jatkuu asiakkaan vahvistuksen jälkeen.

Tuotannon läpimenoaika:Vakiotiedot7-10 työpäivää; erikoismuotoiset paneelit (epätyypilliset koot, kaarevat paneelit) vaativat15-20 työpäivää.

Näytteet ja testaustuki

Asiakkaat voivat hankkia seuraavat materiaalit ilmaiseksi:

- Lautanäytön näytteitä(300 mm × 300 mm, mukaan lukien täydellinen poikkileikkauksen rakennenäyttö)

- Tuoteluettelo(mukaan lukien kuvat valmiista projektitapauksista)

- Projektin suoritusluettelo(merkitty projektin nimellä, käyttömäärällä, valmistumisvuodella)

Vierailuista kiinnostuneet asiakkaat voivat järjestää vierailuja valmistuneille tai meneillään oleville projektikohteille (edellyttää ennakkovarausta; kuljetuskustannukset asiakkaan maksettavaksi).

Sovellustapaus

Wuhanissa sijaitseva kerrostaloprojekti (33 kerrosta) vaati integroitua ulkoseinien eristystä ja koristelurakentamista tiukan budjetin alaisena.

Alkuperäisessä suunnittelussa määriteltiin ohut rappauseristysjärjestelmä, mutta kehittäjä oli huolissaan myöhemmistä halkeilu- ja huolto-ongelmista ja siirtyi lopulta integroituun ulkokomposiittilevyyn. 50 mm paksuinen XPS-ydinmateriaali + 2 mm epäorgaaninen hartsilevy, kuivariippuva asennus.

Rakentaminen kesti90 päivää— 10 päivää enemmän kuin alkuperäinen ohutrappaussuunnitelma, mutta vähensi merkittävästi myöhempiä kunnossapitoriskejä.

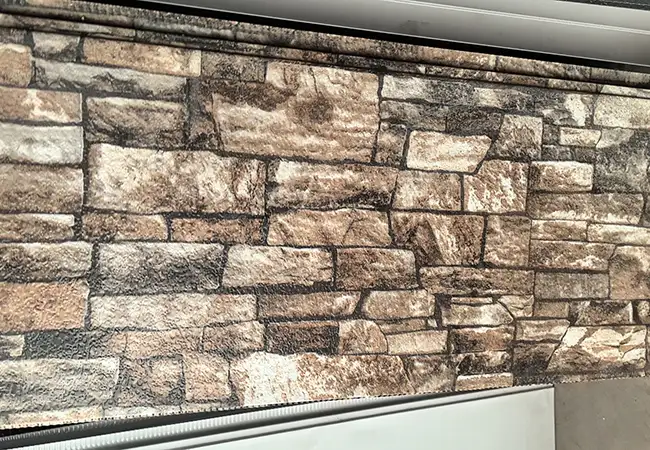

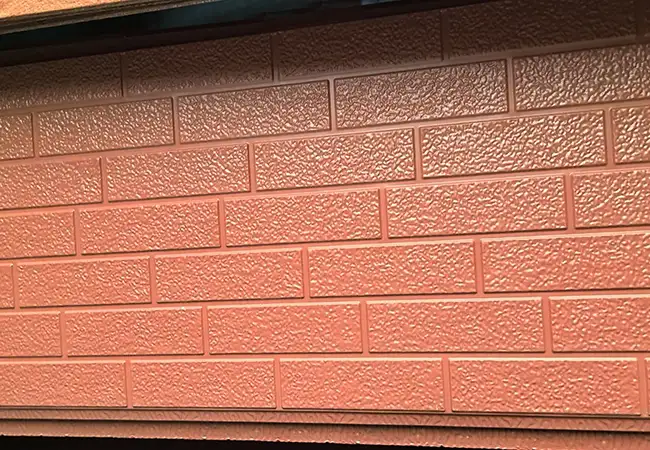

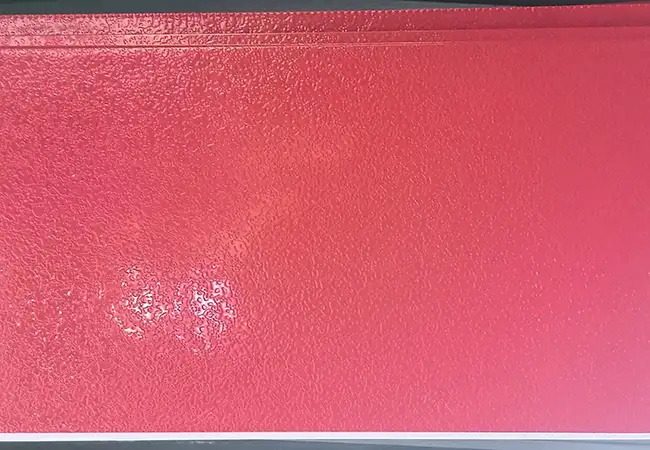

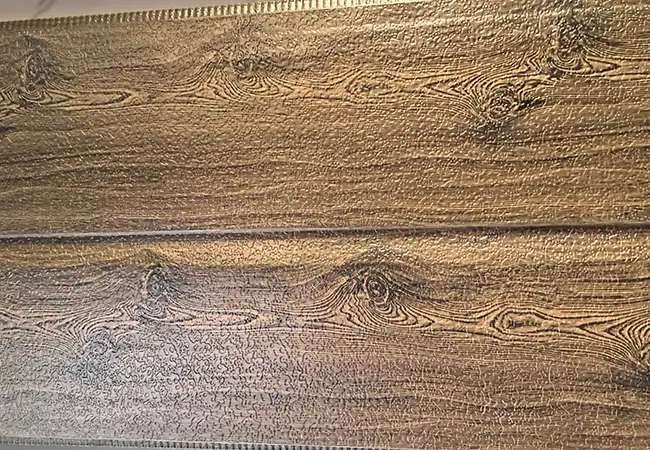

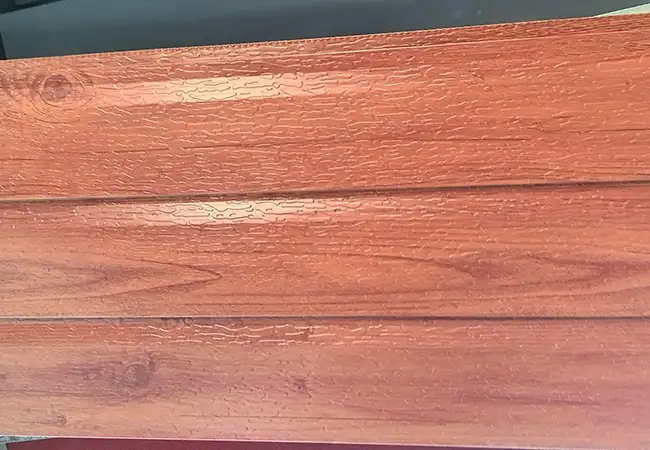

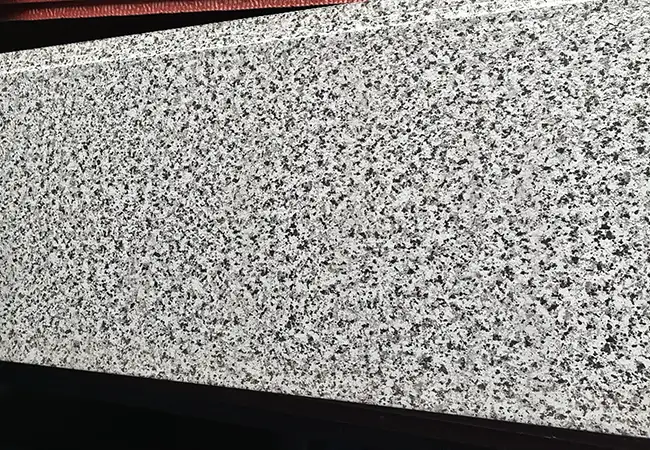

Erilaisten koristepaneelien vertailu

FAQ

K1: Mitä eroa on ulkoisen komposiittilevyn ja lämmöneristyskoristelevyn välillä?

A1: Integroitu ulkokomposiittilevy lisää vahvistusta ja vedenpitäviä kerroksia peruseristeeseen ja koristerakenteeseen. Sillä on parempi iskunkestävyys, mittavakaus ja vedenpitävä suorituskyky, mikä tekee siitä sopivan korkeisiin ja suuriin projekteihin.

Q2: Kuinka pitkä on ulkoisen komposiittilevyn käyttöikä?

A2: Suunniteltu käyttöikä on20-25 vuottaasianmukaisella asennuksella ja normaaleissa käyttöolosuhteissa.

Q3: Voidaanko ulkopuolista integroitua komposiittilevyä käyttää yli 100 metrin korkeissa kerrostaloissa?

A3: Kyllä. Yli 50 metriä korkeat rakennukset vaativat erityisen tuulenpaineen kestävyyssuunnittelun. Tekninen tiimimme voi tehdä tuulikuormituslaskelmia ja tarjota sopivia kiinnitysratkaisuja.
