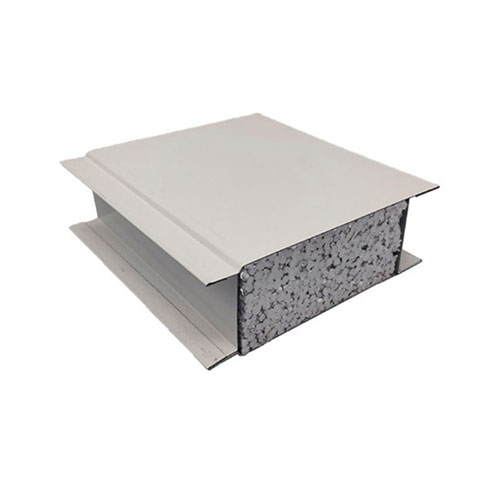

Aseptinen osiopaneeli

Rakennusmateriaalien valmistajana Jason Building Materials tarjoaa aseptisia väliseinäpaneeleja, jotka on suunniteltu estämään ristikontaminaation. Näissä paneeleissa on tasainen paksuus, vankka rakenne ja vedenpitävät, helposti puhdistettavat pinnat, jotka säilyttävät pitkäaikaisen steriiliyden; Lisäksi niissä on kevyt rakenne, joka mahdollistaa kätevän asennuksen, purkamisen ja joustavan uudelleenkonfiguroinnin.

Mikä on aseptinen osiopaneeli

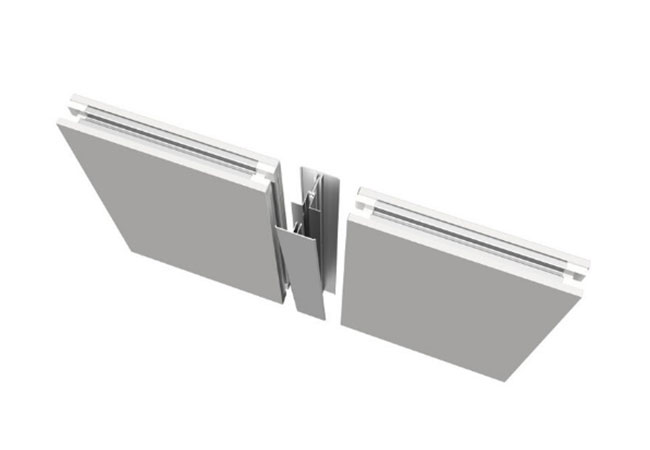

Aseptinen väliseinäpaneeli on puhdistuspaneeli, jonka suunnittelun keskeisenä painopisteenä on puhdas vyöhyke. Keskeinen ero tavallisiin väliseinäpaneeleihin on nelireunaisessa porrastetussa tiivisterakenteessa, joka muodostaa kaksinkertaisen tiivisteen jokaisen asennetun paneelin väliin.

Lisäksi väliseinäpaneelien ja kattojen ja lattioiden välisiin liitoksiin on konfiguroitu erityisiä tiivisteitä, jotka varmistavat jokaisen erillisen tilan ilmatiiviyden ja estävät ilman poikkivirtauksen eri puhtausasteiden alueiden välillä.

Aseptisen vyöhykkeen väliseinän suunnittelun avainkohdat

Kolme keskeistä solmua, joihin kannattaa keskittyä osioiden suunnittelussa aseptisilla väliseinäpaneeleilla:

Ilmanpainegradienttivyöhyke— Ylipaine-ero5-15Patulee säilyttää eri puhtausasteiden alueiden välillä. Väliseinäpaneelien yleinen ilmatiiviys vaikuttaa suoraan paine-eron vakauteen.

Materiaalinsiirron eristys— Puskurihuoneita tai läpikulkuikkunoita suositellaan työpajamateriaalien käytäville. Väliseinäpaneelien aukot tulee tiivistää vyöhykkeiden välisen ilmanvaihdon välttämiseksi.

Henkilöstön kulunvalvonta— Ilmasuihkut tai pukuhuoneet asennetaan eri vyöhykkeiden väliin. Oviaukkojen ympärillä olevat väliseinäpaneelit tarvitsevat vahvistusta, ja metalliset ovenkarmit on asennettu rakenteen lujuuden lisäämiseksi.

On suositeltavaa piirtää ilmavirran organisointikaavio kaavoitussuunnitteluvaiheessa, jossa selvitetään paine-eron suunta ja ilmanvaihtonopeusvaatimukset kullekin alueelle, minkä jälkeen siirrytään väliseinäpaneelien sijoitteluun ja valintaan. Jiesen-tiimi voi tarjota yksityiskohtainen piirustussuunnittelutukea.

Tekniset tiedot Pääkohdat

Paneelin paksuus:50mm (vakio) / 75mm / 100mm

Ydinmateriaalin tiheys:Kivivilla ≥ 120kg/m³ / PU noin 40-45kg/m³

Tiivistysmenetelmä:Kieleke + EPDM-tiivistenauhat / alumiiniseosköli + ontto tiiviste

Ilmatiiviystesti:Ilmavuotonopeus ≤2 %alle 50Pa paine-eron

Äänieristyksen suorituskyky:RW ≥ 30 dB (50 mm paksu PU) / RW ≥ 35 dB (75 mm paksu kivivilla)

Iskunkestävyys:10 kg hiekkasäkki pudonnut 1 metrin korkeudesta, ei tunkeutuvia vaurioita paneelissa

Sovellusalat ja skenaariot

Lääkealan yritysten täyttötyöpajat— Fyysinen eristäminen eri lääkelajikkeiden välillä ristikontaminaation estämiseksi

Elintarvikelisäaineiden tuotantotyöpajat— Happamien ja emäksisten tuotantoalueiden erottaminen toisistaan

PE-pussien täyttötyöpajat— Puhdas eristys täyttöalueen ja ulomman pakkausmateriaalin varastointialueen välillä

Kosmetiikan emulgointityöpajat— Vyöhykeohjaus emulgointisäiliöalueen ja lepoalueen välillä

Kolmannen osapuolen testauslaboratoriot— Kovat väliseinät mikrobiologiahuoneiden ja fysikaalisten ja kemiallisten huoneiden välillä

Vertailu lasiseinämiin

Lasiväliseinät tarjoavat hyvän valonläpäisyn, mutta ne eivät pysty tiivistämään täydellistä (tiivistettä tarvitaan lasin ja kölin välisissä rakoissa, mikä aiheuttaa pitkäaikaisen tiivisteen vanhenemisen ja löystymisen riskin). Ne ovat myös raskaampia (10 mm karkaistu lasi on noin25kg/m²).

Vaikka aseptiset väliseinäpaneelit ovat läpinäkymättömiä, havaintoikkunat voidaan järkevästi asentaa seinälle (kaksikerroksiset suljetut lasit, koko300mm × 400mm, jonka paksuus on sama kuin seinä), täyttää visuaaliset vaatimukset säilyttäen samalla tiivisteen eheyden.

Välilevyjen hinta on noin40 % - 50 %lasiseinämiä, joilla on parempi lämmön- ja äänieristys kuin lasilla.

Räätälöintiohjeet

Väliseinäpaneelit voidaan mukauttaa seuraavien parametrien mukaan:

Paneelin aukot— Varapaikat havaintoikkunoille, läpimeneville ikkunoille, tuuletusaukoille, valmiiksi leikattu tehtaalla, asennettu suoraan paikan päälle.

Erikoismuotoiset paneelit— Muille kuin suorakulmaisille kulmille tai monikulmiotyöpajoille toimita CAD-piirustukset, räätälöity tuotanto todellisten kulmien mukaan.

Pylväiden verhouspaneelit— Teräsrakenteiden tehdaspylväiden käärimiseen, U- tai L-muotoiseen räätälöityyn tuotantoon, kertakäyttöinen tehdasmuovaus vähentää paikan päällä tapahtuvaa jatkosta.

Sovellustapaus

Jiangsun maakunnassa sijaitsevan lääkeyrityksen kiinteä valmistustyöpaja vaati täydellisen fyysisen eristämisen kahden vierekkäisen tuotantolinjan välillä – tuotantolinja A, joka tuottaa kefalosporiinilääkkeitä ja tuotantolinja B, joka tuottaa tavallisia oraalisia valmisteita.

Ilman poikkivirtausta tai henkilökunnan ristikontaminaatiota ei sallittu näiden kahden alueen välillä.75mm paksut aseptiset kivivillaseinälevytvalittiin, ja väliseinä ulottuu katosta rakenteelliseen lattialaattaan ilman rakoja. Kaikki seinän läpi menevät putken aukot tiivistettiin.

Valmistumisen jälkeiset paine-erotestitulokset:12Papositiivinen paine-ero ylläpidettiin vierekkäisten vyöhykkeiden välillä, eikä hiukkasten diffuusiota vyöhykkeiden välillä havaittu.

Eri vyöhyketason osion kokoonpanon viite

FAQ

Q1: Mitä eroa on aseptisen jakopaneelin ja tavallisen väliseinäpaneelin välillä?

A1: Keskeinen ero on nelireunaisessa porrastetussa tiivisterakenteessa, joka muodostaa kaksoistiivisteen jokaisen asennetun paneelin väliin. Tavallisissa väliseinälevyissä käytetään tyypillisesti yksinkertaisia ​​limitysliitoksia ilman tiivistyskäsittelyä, mikä ei voi taata ilmatiiviyttä eri puhtausvyöhykkeiden välillä.

Q2: Kuinka varmistaa paine-eron vakaus eri puhtausvyöhykkeiden välillä?

A2: Tiivistettyjen väliseinäpaneelien käytön lisäksi paine-eron vakaus edellyttää tilan yleistä tiivistämistä, mukaan lukien katto, lattia, putkien aukot ja oviraot. On suositeltavaa suorittaa kattava ilmatiiviystesti asennuksen jälkeen järjestelmän tiivistyskyvyn varmistamiseksi.
